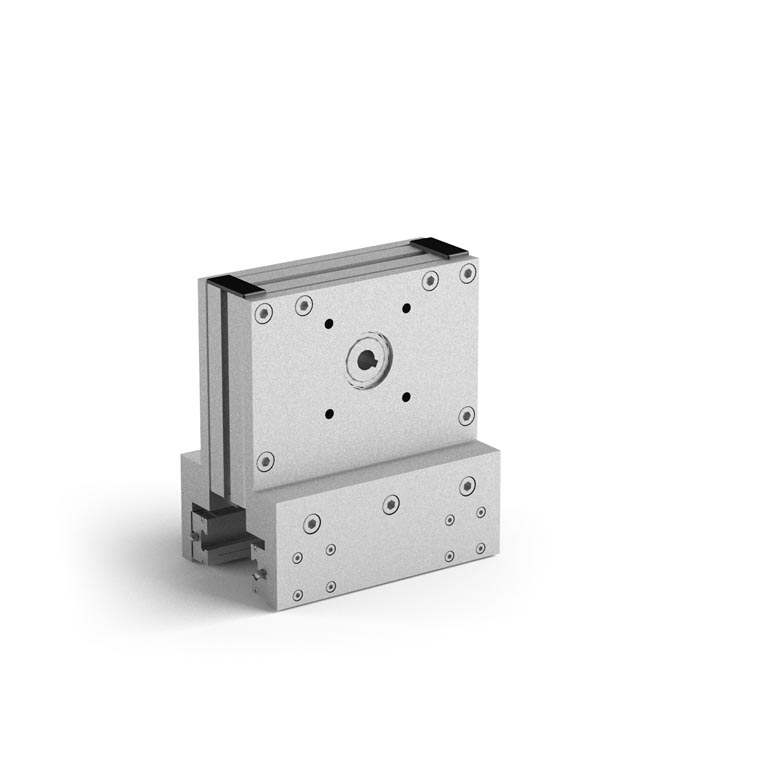

Testata di traino con pattini per M08216P e M08225P

cod. M08245P-16

Testata di traino con pattini per M08216P e M08225P


Download
Per poter visaulizzare i file (Disegni tecnici, DXF, DWG...) devi essere registrato e autenticato
Registrati o autenticati
Riferimento Pulegge Tipo di cinghia Attacco albero e motoriduttore (mm) Tipo di guida
M08245P-16

z18

Ø primitivo=57,30 mm

Ø esterno=55,45 mm

16AT10

Ø14 - Ø68

guida lineare
M08245P-25

z18

Ø primitivo=57,30 mm

Ø esterno=55,45 mm

25AT10

Ø18 - Ø87

guida lineare
Predisposte con attacco per motoriduttori MVF30 e MVF44
M08245P-16 Testata di traino con pattini per M08216P M08245P-16 0,00€
M08245P-25 Testata di traino con pattini per M08225P M08245P-25 0,00€
