SISTEMA A 3-4 ASSI

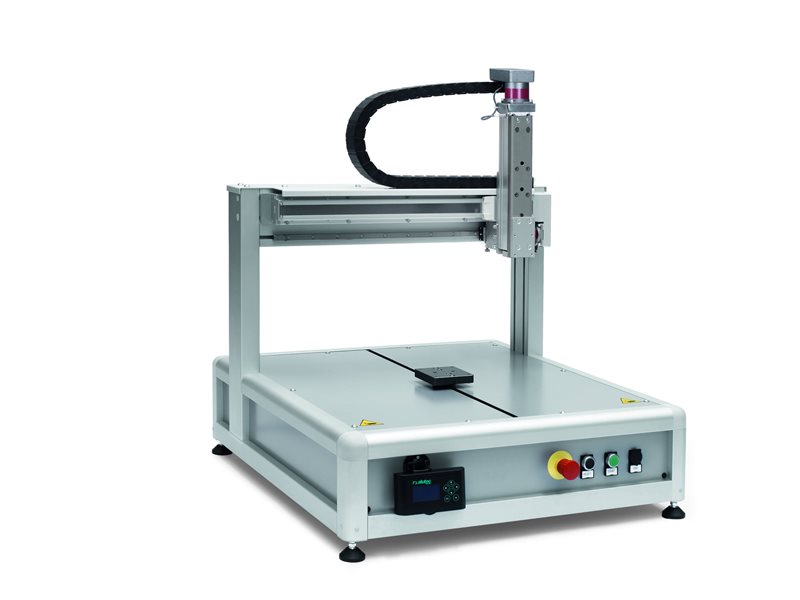

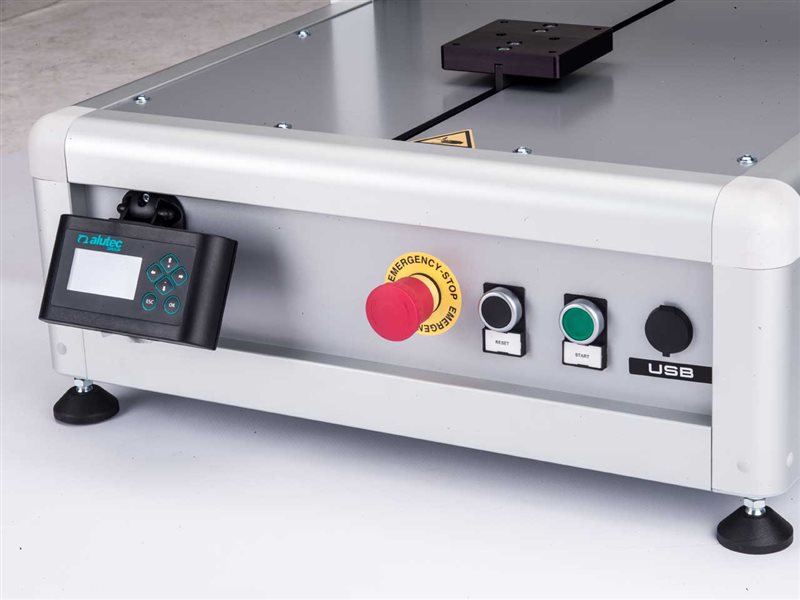

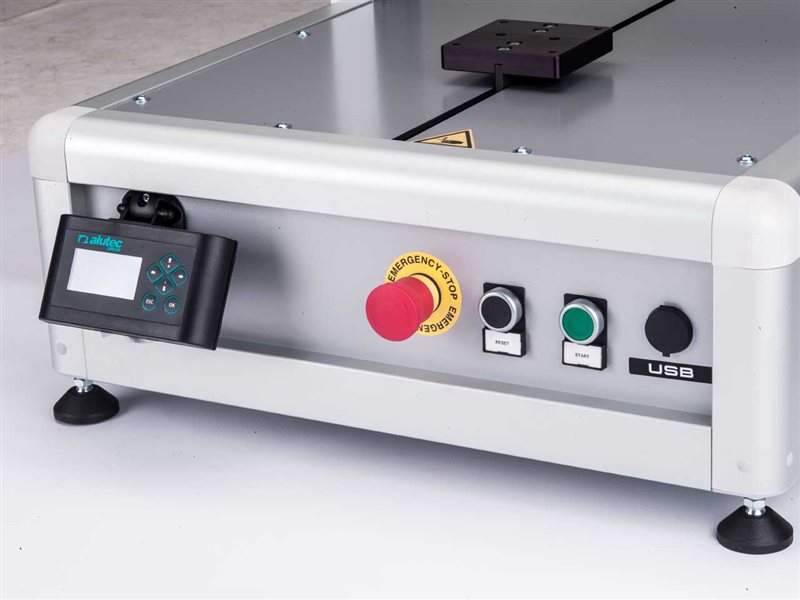

WRa500 è un robot cartesiano a 3-4 assi interpolati, con area di lavoro 500x500mm. Si caratterizza per la flessibilità, l’alta precisione e la ripetitività nelle operazioni. La meccanica è costituita da assi a vite con guide lineari a ricircolo di sfere ad alta rigidità e la struttura portante è composta da profili in alluminio. WRa500 è controllato dal sistema motion control ALPHA di Alutec Group, che unito al nuovo software proprietario ALPHA garantisce prestazioni di riferimento e nuove funzionalità sia per l’operatività stand-alone, sia per la comunicazione con sistemi esterni al robot come CANopen e seriale RS232 o con 16 input/ Output general purpose disponibili già in versione standard. WRa500 è programmato tramite PC e controllato attraverso il pannello ALPHA CP in dotazione. Gestisce fino a 100.000 punti suddivisi in 255 programmi di lavorazione. L’interfaccia grafica è intuitiva, il sistema importa file in formato .dxf, Gerber o Excel. La nuova funzione SOTTOPROGRAMMI, permette di realizzare operazioni estremamente complesse in tempi ridotti. Riguardo le applicazioni di dispensazione, l’interpolazione 3D, la funzione continuous path, il sistema di calibrazione automatico e l’alta precisione meccanica garantiscono la massima qualità di esecuzione. WRa500 viene fornito completo di protezioni di sicurezza e omologazione CE.
Applicazioni:
WRa500 è un robot cartesiano a 3-4 assi interpolati, con area di lavoro 500x500mm. Si caratterizza per la flessibilità, l’alta precisione e la ripetitività nelle operazioni. La meccanica è costituita da assi a vite con guide lineari a ricircolo di sfere ad alta rigidità e la struttura portante è composta da profili in alluminio. WRa500 è controllato dal sistema motion control ALPHA di Alutec Group, che unito al nuovo software proprietario ALPHA garantisce prestazioni di riferimento e nuove funzionalità sia per l’operatività stand-alone, sia per la comunicazione con sistemi esterni al robot come CANopen e seriale RS232 o con 16 input/ Output general purpose disponibili già in versione standard. WRa500 è programmato tramite PC e controllato attraverso il pannello ALPHA CP in dotazione. Gestisce fino a 100.000 punti suddivisi in 255 programmi di lavorazione. L’interfaccia grafica è intuitiva, il sistema importa file in formato .dxf, Gerber o Excel. La nuova funzione SOTTOPROGRAMMI, permette di realizzare operazioni estremamente complesse in tempi ridotti. Riguardo le applicazioni di dispensazione, l’interpolazione 3D, la funzione continuous path, il sistema di calibrazione automatico e l’alta precisione meccanica garantiscono la massima qualità di esecuzione. WRa500 viene fornito completo di protezioni di sicurezza e omologazione CE.
Applicazioni:
| X/Y/Z {R} Area di Lavoro (mm) | 500 / 500 / 145 |
| Carico massimo / con asse {R} | 10 kg. X / 5 kg. utensile (3 kg.) R |
| Velocità massima X,Y,Z | 400 (mm/sec) MAX con protezione |
| Ripetibilità | ±0.015 mm/axis |
| Risoluzione | 0.004 mm/axis |
| Passo vite | 8 mm |
| Memoria del Sistema | 100.000 Points / 255 programs |
| Motori | stepper motors |
| Interpolazione | point to point & continuous path |
| Metodo di programmazione | modalità remota tramite software PC |
| Ingressi/Uscite | 16 input / 16 output |

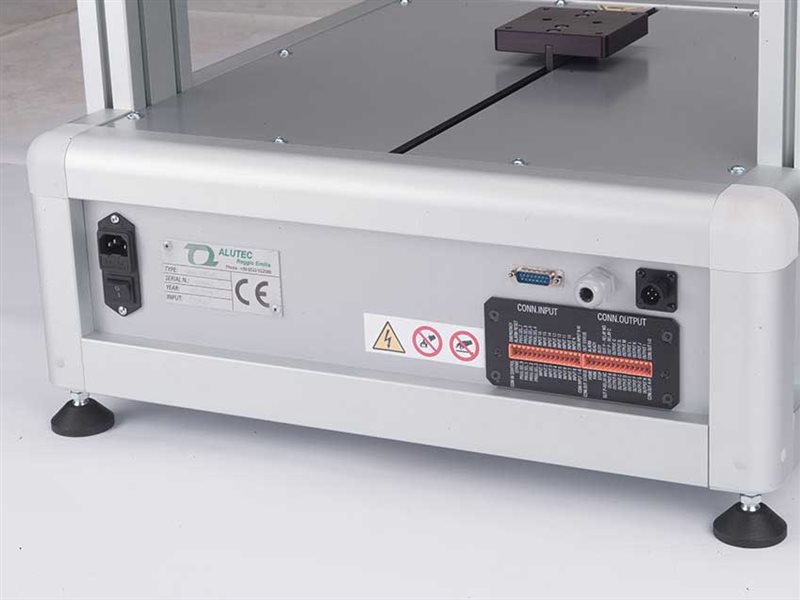

| Interfacce esterne | USB / RS232 /Uscita analogica opzionale |
| Alimentazione elettrica | 100-240 VAC, 50/60 Hz 500 Watts |
| Dimensioni (LxPxH) mm | 798x835x930 |
| Peso | 62 Kg |
